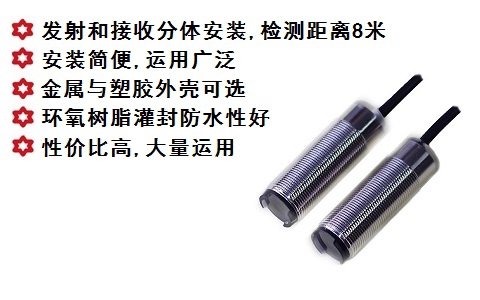

M18對射式光電傳感器
M18 photosensor |
智能道閘自動門專用光電開關
Special photoelectric switch for automatic door |
特點
feature |
電路保護功能完善，金屬外殼堅固耐用，寬電壓供電。 |
| 檢測距離/Sensing distance |
8 M |
輸出方式
Output |
NPN |
NO |
PRM18-T8TN1Z |
| NC |
PRM18-T8TN2Z |
|
| PNP |
NO |
PRM18-T8TP1Z |
| NC |
PRM18-T8TP2Z |
| |
|
|
|
| 規格參數 |
|
| 光源/Light source |
940nm 紅外線調制光 |
| 工作電壓/Operating voltage |
DC 12-24V(DC 10-30V) 脈沖(p-p)10%以下 |
| 消耗電流/Current consumption |
≤25mA |
控制輸出
Control output |
開關容量
Contact capacity |
24V時 100mA (MAX:200mA) |
殘留電壓
Residual voltage |
NPN集電極輸出，負載電壓：24V，電流：≤100mA，殘留電壓1.5V以下。
PNP集電極輸出，負載電流：≤100mA，輸出電壓：(電源電壓-2V)以上。 |
重復精度/Repeatability precision
|
＜5% |
| 響應時間/Response time |
20ms |
| 動作指示/action instructions |
紅色LED (對射式發射器電源指示為綠色LED） |
| 保護功能/Protection |
電源反接保護 浪涌吸收 輸出端短路保護 |
工作環境
Work ambient |
環境照度
Ambient Light |
太陽光:10000Lx以下，白熾燈：3500Lx以下 （接收面照度） |
工作溫度
Roperating temperarure |
-35～+70℃， 存儲時：-20～+80℃（不結冰、結露） |
工作濕度
Ambient humidity |
30～85％RH， 存儲時：35～95％RH |
絕緣電阻
Lnsulation resistance |
所有連接端子與外殼之間，20MΩ以上，基于DC500V兆歐表 |
| 防護等級/Protection class |
IEC規格 IP66 |
| 外殼材質/Shell Material |
黃銅/鋅合金(鍍鎳)+PC |
| 連接方式/Conducting method |
截面積為0.3mm²的3芯PVC導線，引出型(標準導線長1.5m或按要求定制) |
